Греющий кабель: принцип работы, виды, применение

Системы кабельного обогрева получили в последние годы широкое применение в обустройстве различных зданий и сооружений. С помощью греющего кабеля можно решать задачи обогрева трубопроводов, полов, кровли зданий. Его использование дает большой простор для реализации интересных архитектурных решений и комфортного обустройства домов.

Основное качество греющего кабеля – его гибкость, за счет которой он может быть уложен практически по любой поверхности и осуществлять ее равномерный обогрев. Выгодными сторонами использования греющего кабеля являются:

  1. Надежность работы при правильно проведенном расчете и монтаже;
  2. Универсальность использования. Греющий кабель может использоваться для обогрева уличных и подземных трубопроводов, создания системы теплых полов, обогрева кровли любой конструкции;
  3. Экологичность. Кабельный обогрев не наносит ущерба окружающей среде;
  4. Простота установки и эксплуатации.

Вы можете выбрать любой греющий кабель, принцип работы будет простым и понятным вне зависимости от модели и производителя. Важнее здесь его характеристики и детали устройства.

Греющий кабель нагревается под воздействием проходящего по нему электрического тока. Основная характеристика греющего кабеля – это удельное тепловыделение, которое определяется как мощность в ваттах на метр длины.

  • внутренняя жила из сплава с высоким электрическим сопротивлением. Чем выше сопротивление сплава, тем выше удельное тепловыделение;
  • защитная оболочка для внутренней жилы, которая изготавливается из полимерного изолирующего материала и снабжается сплошным алюминиевым экраном или медной экранирующей проволочной сеткой;
  • бесшовная общая оболочка из ПВХ для защиты всех элементов кабеля от внешних воздействий.

Схема расположения элементов

Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
А к недостаткам можно отнести необходимость использования заводской секции установленной длины отрезать нужный вам кусок нельзя , необходимость подключать концы секции в одной точке к и или к нулю и фазе. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Устройство греющего кабеля в трубопровода: Принцип работы и Виды греющего кабеля Фото и Видео

Виды нагревательных кабелей. Какие они бывают?

Выбор греющего кабеля для различного применения лучше осуществлять с помощью специалистов, которые определят необходимый вам тип, модель и параметры.

Для водопровода

Греющий кабель может быть установлен как внутри трубы, так и снаружи. Для труб большого диаметра применяется наружная прокладка и саморегулирующийся кабель, для труб малого диаметра допустима внутренняя прокладка и резистивный кабель.

Для пола

Теплые полы набирают популярность как средство обогрева квартир и частных домов. Резистивный греющий кабель равномерно распределяют под половым покрытием непосредственно в бетонной стяжке. После включения системы вся поверхность пола превращается в большую отопительную панель.

Для кровли

Установка кабельной системы обогрева быстро и просто предотвратит обледенение кровли дома. Монтаж производится в местах скопления снега, образования наледи и сосулек, чтобы не было необходимости в трудоемкой и опасной механической чистке кровли. Современные греющие кабели можно устанавливать на все типы кровли с любыми покрытиями.

Для резервуаров и других емкостей

В промышленности часто возникает необходимость обогрева резервуаров и других емкостей для предотвращения замерзания нефтепродуктов, воды или химических веществ. Для этого могут применяться и резистивные, и саморегулирующиеся греющие кабели.

Как выбрать греющий кабель

Устройство конструкции

Модель расположения кабеля

Система обогрева трубопровода имеет следующие компоненты: электрический холодный проводник, штепсельная вилка, горячий греющий проводник, термоограничитель.

С наружней стороны нагревательный провод должен быть закрыт бесшовным изоляционным материалом, который защищает устройство от влажности, воздействия агрессивной среды и температурных колебаний.

Термоограничителем выполняются следующие задачи:

Заметка: Автоматика производит запуск при понижении температурного показателя до плюс пяти градусов, а отключается при плюс пятнадцати.

Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
Дополнительное соблюдение некоторых условий позволит провести качественный монтаж обогревателя и получить наибольший эффект обогрева коммуникаций. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Греющий кабель для труб: виды, характеристика и инструкция по монтажу

    Фиксация тройника на участке заведения кабеля в трубу. Здесь должны соблюдаться все правила герметизации; Вкручивание трубной врезки в переходной элемент;
  • Заведение проводу во врезку;
  • Выполнение монтажных работ.

Преимущества

Плюсы обогревания труб электрическими проводами:

  • Устройство является надежным. При правильном монтаже кабельного отопления система способна работать в стабильном режиме достаточно продолжительный период времени;
  • Безопасным, т. к. греющий элемент не контактирует с трубопроводом;
  • Считается универсальным. В основном кабель прокладывается вне дома, но если есть необходимо он может быть обустроен и внутри;
  • Легкая эксплуатация. Нужно просто закрепить провод на трубопроводе и включить в розетку;
  • Экономичным. Благодаря автоматической регулировке работы затраты на эксплуатацию значительно снижаются.

Заметка: Провода соединяют с помощью лазерной спайки, поэтому снаружи кабель изолирован бесшовным покрытием, чем огражден от влажности и других негативных факторов. Единственный недостаток такого устройства является электро зависимость. Поэтому на главных направлениях водопровода может потребоваться дополнительное питание.

Модель расположения кабеля

Какие характеристики важны для выбора

Перед выбором надо обратить внимание на следующие моменты:

Что лучше лично для Вас?
ДомКвартира
  • есть ли на кабеле защитная оплетка (она обеспечивает заземление и делает кабель более надежным);
  • тип наружной изоляции;
  • температурный класс и мощность;
  • компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.

Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева – + 120 ºС, мощность достигает 33 Вт/м. Наиболее мощными считаются высокотемпературные системы с максимальной температурой до + 190 ºС и удельной мощностью до 95 Вт/м, но их обычно в быту не применяют – это изделия для промышленного использования.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

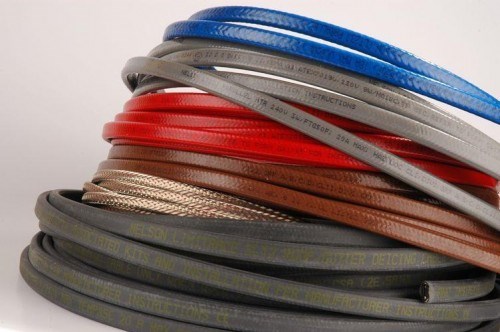

греющий кабель для труб

Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
Неприятных последствий возникновения ледяных заторов , приводящих к необратимым разрывам труб, можно избежать, если установить внутри или снаружи них такие нагревательные системы. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Греющий кабель для водопровода: преимущества и недостатки, монтаж

  • Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
  • Токоведущие жилы, на которые подается напряжение от внешнего источника.
  • Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
  • Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
  • Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.
