Как сделать самодельную автошину — (старые методы)

Старые способы самостоятельного изготовления автомобильных и мото шин.

Он состоит из большого количества прочных нитей, которые расположены по всему ее периметру и образуют как бы сетку, которая способна выдерживать высокое давление заключенного в шине воздуха и большое количество толчков и ударов, воспринимаемых шиной извне. А для того, чтобы шина надежно держалась на ободе колеса, в ее борта заформовываются кольца из гибкой стальной проволоки.

Детали каркаса шины соединяются между собой резиновой массой, имеющей достаточную прочность и эластичность. А внешняя часть шины защищается слоем протектора — из резины более жесткой. Толщина и рисунок протектора зависят от назначения шины. Например, для езды по бездорожью применяется более высокий и крупный рисунок протектора (так называемые «грунтозацепы»).

А для асфальта изготовляются шины с более мелким рисунком. Поперечный разрез шины показан на рис. 1. и рис. 2

На микромотоциклах шины работают в исключительно тяжелых условиях. К примеру, если нормальное мотоциклетное колесо при прохождении десяти метров дороги должно повернуться вокруг своей оси восемь раз, то колесо микромотороллера совершает в три или четыре раза больше оборотов, поскольку диаметр его меньше.

Так, при скорости 70 км/час колесо микромотоцикла диаметром 320 мм должно делать 1200 об/мин. При таких больших оборотах частота деформаций шины и нагрев очень велики. Перегрев шины приводит к ее быстрому разрушению. В самых неблагоприятных условиях находится шина заднего колеса.

У микромотоциклов примерно г/з веса приходятся на заднее колесо, которое к тому же охлаждается хуже, чем переднее. Вследствие небольших размеров микромотоциклов и микромотороллеров расстояния между горячим двигателем и колесами очень невелики. От этого шины могут быстро перегреваться.

Поэтому самой трудной проблемой при проектировании шин для микро мототранспорта является увеличение их теплоотдачи. Стенки шины, имеющие большую теплоемкость, не позволяют рассеивать в окружающее пространство необходимое количество тепла.

Геометрический профиль спроектированной нами шины приведен на рис. 2 в натуральную величину, а конструкция покрышки изображена на рис. 3.

Мнение эксперта

Знайка, самый лучший эксперт в Цветочном городе

По всем вопросам можно обращаться ко мне!

Задать вопрос эксперту

Владимир_БЦ писал а Подскажите, кто пользуется сырой резиной МТР фирмы ТИП ТОП, сколько надо времени для вулканизации 1 мм этой сырой резины. Если же вы хотите уточнить нюансы, пишите мне, я все поясню!

Сырая резина: что это, где используют

Технология изготовление шин (мини завод по производству шин

Для большего удобства сборки шины двухслойную ленту брекерного слоя и ленту протекторного слоя можно склеить между собой, а затем уже приклеить полученную трехслойную ленту к каркасу покрышки. Ширина протекторной ленты для наших покрышек равна 50-55 мм.

Рисунок протектора может быть различным, в зависимости от назначения шины и условий эксплуатации.

Показанный на рис. 4 рисунок протектора является универсальным. Шины с таким протектором одинаково хорошо работают на дорогах с самыми различными покрытиями.

Изготовление матрицы для получения такого рисунка протектора не представляет трудностей и может быть выполнено даже в домашних условиях.

Рис.5. изготовления матрицы для рисунка протектора.

Оснастка для отливки (форма и ящик) показаны на рис. 6. Расплав алюминия можно вести прямо в форме, нагревая его пламенем газовой горелки или, как обычно, в муфельной печи. Мы, например, выполнили отливку на месте ремонта металлической ограды парка, где велись газосварочные работы.

Отливки надо вынимать из формы, не разрушая ее, и только после полного их остывания. Ускорять остывание, смачивая отливку водой, нельзя.

Подготовка матрицы заканчивается сверлением отверстий под болты, стягивающие ее во время варки покрышки.

Отлитые заготовки для пресс-формы обрабатываются на токарном станке в соответствии с рисунком. Особое внимание должно быть уделено подгонке половинок формы и дисков друг к другу, а также тщательной наклепке решетки протектора (рис. 2).

Создание приспособления из утюга

Вулканизатор для ремонта шин своими руками можно изготовить из утюга.

Берется 2 стальные пластины толщиной 8 мм и габаритами 40×60 мм. Они будут использоваться в качестве пресса.
1. Со всех краев снимается фаска, чтобы острая кромка не порезала резину.
2. В одной пластине по углам сверлятся 4 отверстия, и нарезается резьба М12. Во второй — в этих же 4 местах, отверстия диаметром 13 мм.
3. Обе половинки стягиваются болтами.

1. Ведется обработка поврежденного места камеры.
2. Из сырой резины вырезается заплата, смачивается в бензине и накладывается на дырку.
3. Камера с наложенной на нее заплатой вкладывается в пресс-форму и зажимается болтами.
4. Снизу располагается утюг, и на него устанавливается пресс-форма. Важно, чтобы в нижней части произошло их соприкосновение.
5. Утюг разогревается в течение 10 15 минут.

При вулканизации нужно следить, чтобы резинные части не касались нагретого утюга.

Мнение эксперта

Знайка, самый лучший эксперт в Цветочном городе

По всем вопросам можно обращаться ко мне!

Задать вопрос эксперту

Тара с подготовленной водой для кипячения резиновых изделий Бывают ситуации, когда резиновый элемент из-за его затвердения сложно снять с конструктивных деталей. Если же вы хотите уточнить нюансы, пишите мне, я все поясню!

Вулканизация сырой резины в домашних условиях – АвтоТоп

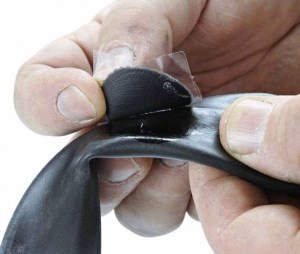

При помощи наждачной бумаги зачищается месторасположение отверстия. Для этой цели допускается использование абразивного камня.
1. Из сырой резины вырезается заплата, как правило, круглой формы. Ее размеры должны перекрывать отверстие не меньше, чем на 2 см.
2. Сырая резина окунается в бензин и накладывается на отверстие в камере.
3. На резину кладется бумага, чтобы она не пристала к вулканизатору.
4. Сверху устанавливается элемент вулканизатора со спиралью, а снизу подкладка.
5. Струбциной ведется прижим.
6. На клеммы подается напряжение.
7. Варка происходит в течение 8−10 минут.
8. Прибор отключается.
9. Струбцина не снимается до тех пор, пока прибор и камера не остынут.

Самодельное устройство из электроплитки

Самодельный вулканизатор можно сделать из электроплитки. Для этого подбирается старый прибор с открытой спиралью.

1. Изготавливается корпус нагревателя. Для этого берется лист металла толщиной 5 мм.
2. При помощи сварки корпус формируется по размеру керамического основания плитки.
3. Снизу приваривается ножки из прутка, а сбоку струбцина.
4. Укладывается лист асбеста, а сверху керамическое основание плитки со спиралью.
5. Обогреватель закрывается крышкой из металла, которая притягивается болтами.
6. Из утюга снимается терморегулятор и крепится около струбцины.

Процесс вулканизации ничем не отличается от работы с использованием утюга. В этом случае нагреватель автоматически отключает спираль при достижении температуры 147 градусов.
