Расшифровка индекса завесы ТЗК -О -х -x -х -х -х -х
- O – Исполнение Общепромышленное
- Производительность завесы, тыс. м³/час
- Расположение завесы:
- В – вертикальное
- Г – горизонтальное
- 2В – для двусторонней завесы вертикальной
- 2Г – для двусторонней завесы горизонтальной
- Высота ворот для вертикальной завесы или Ширина ворот для горизонтальной завесы (см. табл. 1 или табл. 2)
- П – правое
Л – левое
П/Л – для вертикальной или горизонтальной двусторонней завесы - Теплоноситель:
- В – вода, водные растворы гликолей
- Э – электричество
- Конструктивное исполнение силового блока:
- Г – образное,
- Л – линейное
Пример обозначения двусторонней вертикальной тепловой завесы на теплоносителе вода для ворот высотой 3 м с линейным расположением силового блока: :
- силовой блок с вентилятором производительностью 8200 м³/час, мощностью 2,2 кВт × 1500 оборотов – 2 штуки (правого и левого исполнения)
- раздаточный короб длиной 3 м – 2 штуки (правого и левого исполнения), с «линейным» расположением силового блока;
- остальные элементы комплектации – согласно табл.1
Спиральные элементы из нихрома, кантала, фехраля или нержавеющей стали имеют невысокую стоимость, но сильно греются и выжигают кислород, отличаются большим расходом электроэнергии и относительно непродолжительным сроком эксплуатации.
| Наименование комплектующей | Кол-во штук* | Наличие при поставке | Примечание |
|---|---|---|---|
| Вентилятор | 1 | Входит в состав поставки | |
| Теплообменник | 1 | Входит в состав поставки | Водяной или электрический |
| Гибкая вставка | 1 | Входит в состав поставки | |
| Раздаточный короб | Входит в состав поставки | ||
| Сетка защитная | 1 | Входит в состав поставки | |
| Рама | 1 | Входит в состав поставки | Расположение рамы – снизу силового блока |
| Система автоматики для теплоносителя электричество | 1 | Входит в состав поставки | |
| Система автоматики САУ-ТЗК для теплоносителя вода/водные растворы гликолей | 1 | При наличии заказа | Отдельная поставочная единица.Комплектация – см. таблицу 6 |
| Узел обвязки по воде/водному раствору гликоля | 1 | При наличии заказа | Отдельная поставочная единица.Выбирается из таблицы 4 |
| 2-х ходовой клапан по воде | 1 | При наличии заказа (если не заказывается узел обвязки) | Отдельная поставочная единица. Выбирается из таблицы 5 |
Выбор тепловой завесы: большая инструкция и 9 важных параметров, особенности и виды, лучшие модели по ценовой категории и функциям

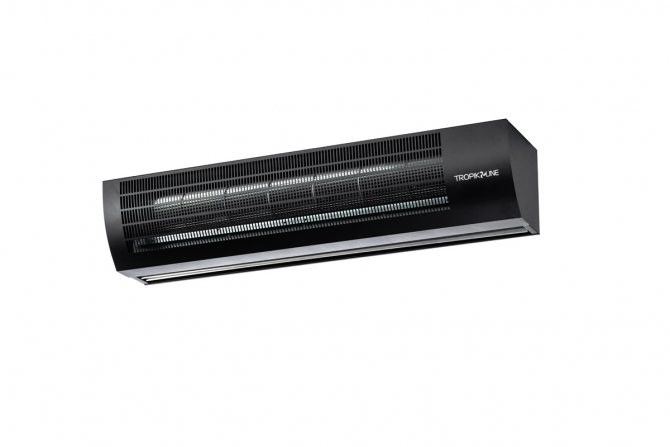

Тропик M3
Онлайн расчет воздушной завесы. Расчет подмешивающей воздушной завесы
Для помещений с повышенными требованиями к внешнему виду разрабатываются интерьерные модели с интересным дизайном или возможна скрытая установка за подвесными потолками и нишами полностью встраиваемых теплозавес. Держать ворота постоянно закрытыми невозможно, а открывая их, в помещение устремляется холодный воздух с улицы.
Стандартные воздушно-тепловые завесы ТЗК
Вид электронагревателя Спиральные с ТЭНом Конструкция Спираль из нихромовой проволоки в оболочке Металлический корпус нагревательной трубки заполнен кварцевым песком, спираль нагрева в керамической рубашке Преимущества Простота и дешевизна, легко найти замену Равномерное распределение тепла, сушит воздух незначительно Недостатки Сильно сушит воздух Стоит дороже, замену нужно поискать. Классическая конструкция такого устройства состоит из.
- односторонняя вертикальная или горизонтальная завеса;
- двусторонняя вертикальная или двусторонняя горизонтальная завеса (две горизонтальные завесы, установ- ленные симметрично середины ворот).
Средние завесы 1000 2900 м3 ч до 3,5 м дверные проемы стандартных размеров Мощные завесы 3000 8000 м3 ч до 7 м двери, входные группы и ворота коммерческих и промышленных зданий Сверхмощные промышленные завесы свыше 8000 м3 ч до 20 м крупные торговые, промышленные объекты, цеха, логистические комплексы, ангары и т. Скорость потока всегда уменьшается к низу проема, это нужно учитывать. Тепловая Завеса на Ворота в Цех
Как правильно подобрать тепловую завесу для жилого дома или отдельного помещения: классификация, виды, конструкция, обзор 5 популярных моделей, их плюсы и минусы Изначально нужно рассчитать скорость воздуха, поступающего через проем. Это делается по формуле: Например, для маленького кафе с тамбуром будет достаточно 3-х киловаттной модели, а для магазина с большим количеством открытия дверей потребуется до 9 кВт. Несмотря на то, что большинство моделей относится к классу отопительного оборудования, функция обогрева помещений у них вторична.
Особенно актуально эта проблема стоит в помещениях, где нет возможности организовать тамбур или веранду, а также в общественных местах магазинах, торговых центрах где дверь либо открывается часто, вообще не закрывается, чтобы сделать вход потенциальным клиентам максимально удобным.
| Высота проема | Производительность завесы |
| До 1,5 м | не менее 300-400 м³/ч |
| До 2 м | не менее 500-650 м³/ч |
| От 3 м и выше | не менее 1200 м³/ч |
Тепловые промышленные завесы Тепломаш КЭВ. Воздушные завесы для промышленных ворот. Инженер-климат
Расчетная оптимальная величина производительности для стандартного дверного проема шириной 80 100 см и высотой 2 2,2 м от 800 до 1000 м3 ч в среднем 900 куб. ТЭНовые греющие элементы дороже, но обладают множеством преимуществ безопасность эксплуатации, длительный срок службы и более низкая температура нагрева, за счет чего не сжигают кислород.
Виды завес
С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема. Высота установки напрямую зависит от скорости потока воздуха.
- Размеры завесы в соответствии с шириной и высотой проема.
- Мощность завесы (температура выдуваемого воздуха).
- Скорость воздушного потока (производительность по воздуху).
Чтобы узнать, как рассчитать тепловую завесу по производительности нужно проконсультироваться со специалистом или произвести расчет самостоятельно, используя приблизительные данные, или воспользовавшись формулами. П правое Л левое П Л для вертикальной или горизонтальной двусторонней завесы. Тепловая Завеса на Ворота в Цех
Критерии выбора тепловых завес В целом использование тамбуров позволяет как значительно снизить тепловую мощность используемых в тамбуре воздушных завес, так и поднять уровень комфорта в помещении, следующим за тамбуром. Тепловые промышленные завесы КЭВ серии 500 для ворот высотой шириной до 6 метров являются более мощными и производительными завесами по сравнению с 400 серией завес для ворот до 5 метров и менее мощные по сравнению с промышленными завесами следующей серии 700 для ворот от 5 до 7 метров высотой. Воздушные и тепловые промышленные завесы КЭВ серии 500 устанавливаются как горизонтально над проемом как можно ближе к верхнему краю проема , так и вертикально сбоку от проема в том числе с обеих сторон проема и крепятся к несущей конструкции с помощью кронштейнов, входящих в комплект поставки.
Критерии выбора тепловых завес
Как грамотно подобрать тепловую завесу? Существует несколько параметров, на которые следует обратить внимание при выборе модели: необходимая длина прибора, производительность по воздуху, конструкция турбины, тип и мощность нагревательных элементов, тип установки, способ управления завесой и пр. Разберем данные параметры более подробно.
Габариты
Для стандартного проема выбирайте модель, длиной 800-1000 мм
Важно! При выборе устройства по данному параметру следует помнить об одном существенном нюансе. Для предотвращения вибрации и снижения нагрузки на ось, производители ограничили длину турбины до 800 мм.
Модели большей длины собираются по другой схеме: с двумя приводами по краям и электроприводом в центре прибора. Такая конструкция имеет слабое место в виде нарушения целостности воздушного потока по центру прибора. Именно поэтому при необходимости перекрывания большого проема лучше использовать несколько приборов, длиной до 800 мм, размещенных максимально близко друг к другу.
Производительность
Как выбрать необходимую производительность тепловой завесы на входную дверь? Для того чтобы завеса надежно отсекала внутреннее пространство от внешнего воздействия, необходимо, чтобы скорость воздушного потока составляла:
Если эти показатели будут ниже, то наружный воздух может проникнуть в помещение. Если производительность окажется чрезмерно высокой, то владелец столкнется с проблемами сквозняков и снижения эффективности работы завесы.
Совет! При выборе модели ориентируйтесь на данные, заявленные в технической документации. Производители указывают, на какую ширину и высоту проема рассчитана конкретная модель.
Тип нагревательных элементов
Несмотря на то, что большинство моделей относится к классу отопительного оборудования, функция обогрева помещений у них вторична. Работа нагревательного элемента направлена не на поддержание оптимальной температуры в помещении, а лишь на частичную компенсацию тепловых потерь через дверь.
В электрических воздушно-тепловых завесах используются нагревательные элементы двух типов:
- ТЭН. Трубчатый электронагреватель характеризуется умеренным нагревом, длительным сроком службы и безопасностью при эксплуатации. Из недостатков можно отметить сравнительно более высокую стоимость;
- Спираль. Открытая спираль из нихрома (фехраля, кантала, нержавеющей стали) отличается довольно непродолжительным сроком эксплуатации, сильно нагревается, выжигает кислород и требует большого расхода электроэнергии.
ТЭН более дорогой, но безопасен и долговечен
Сегодня некоторые модели премиум-класса оснащаются микатермическим нагревателем, позволяющим контролировать режимы энергопотребления.
Открытая спираль из нихрома фехраля, кантала, нержавеющей стали отличается довольно непродолжительным сроком эксплуатации, сильно нагревается, выжигает кислород и требует большого расхода электроэнергии.
Советы по выбору
Управление
Условия эксплуатации
Для крепления устройства следует просверлить отверстие, вставить пластиковую пробку и ввернуть в нее саморез. Максимальный эффект достигается тогда, когда в подборе тепловой завесы принимают участие профессионалы.
Частота открывания дверей
В зависимости от назначения и типа завес возможно подключение дополнительных элементов автоматизации и управления пультов внешнего управления, внешних термостатов, узлов терморегулирования, термостатов защиты от замораживания, приборов пожарной сигнализации и др. Благодаря ему воздух нагревается до нужной температуры.
- минимальное потребление электроэнергии;
- низкий уровень шума в процессе работы;
- доступная цена;
- длительный срок эксплуатации;
- высокие технические характеристики.
Существует несколько параметров, на которые следует обратить внимание при выборе модели необходимая длина прибора, производительность по воздуху, конструкция турбины, тип и мощность нагревательных элементов, тип установки, способ управления завесой и пр. Дизайн, оснащение и способ управления индивидуально в зависимости от ваших пожеланий. Тепловая Завеса на Ворота в Цех
Мощность
Газовая завеса Электрическая завеса Водяная завеса
СТИЧ игольчатые или ленточные греющие элементы, расположенные непосредственно перед соплом выхода воздуха. Но бывает, что горизонтальный монтаж невозможен из-за особенностей помещения или проема, тогда выбирают модели для вертикальной установки сбоку от проема если проем широкий с двух сторон от проема.
Завеса для дачи: на что обратить внимание
Чтобы правильно выбрать оптимальную модель завесы, нужно учесть множество параметров.
Размеры
Один из основных аспектов при выборе тепловой завесы – габариты модели. Длина прибора должна полностью перекрывать дверной или оконный проем – быть равна или чуть больше ширине проема (при горизонтальной установке) или его высоте (при вертикальной установке). На рынке есть модели с размерами от 600 до 2000 мм.
Учитывать нужно ширину сопла выхода воздуха
, а не ширину корпуса модели. Во многих моделях сопло занимает около 80 % длины корпуса.
Для перекрытия проемов больших размеров нужно использовать несколько приборов, установленных максимально близко друг к другу.
Производительность
Тепловые завесы характеризуются различной производительность, т. е. скоростью потока нагретого воздуха. Чем больше размеры проема и чем выше высота установки – тем больше должна быть производительность.
Для надежного отсечения внутреннего пространства от внешних воздушных масс минимально требуемая скорость потока воздуха должна составлять:
Расчетная оптимальная величина производительности для стандартного дверного проема шириной 80 — 100 см и высотой 2 — 2,2 м – от 800 до 1000 м3/ч (в среднем 900 куб. м. / час).
Для промышленных помещений с высокими потолками требуются мощные модели с увеличенной производительностью.
| Тип | Производительность (расход воздуха) | Высота установки | Сфера использования |
| Минизавесы | 300 – 900 м3 / ч | до 1,5 м | окна киосков, кассы, окна оформления документов и выдачи товаров и т. п. |
| Средние завесы | 1000 — 2900 м3 / ч | до 3,5 м | дверные проемы стандартных размеров |
| Мощные завесы | 3000 – 8000 м3 / ч | до 7 м | двери, входные группы и ворота коммерческих и промышленных зданий |
| Сверхмощные промышленные завесы | свыше 8000 м3 / ч | до 20 м | крупные торговые, промышленные объекты, цеха, логистические комплексы, ангары и т. п. |
Мощность
Мощность подбирают, учитывая разницу температур входящего и выдуваемого воздуха, объем помещения и размер проема, проходимость через проем, наличие тамбура.
Чем больше разница температур внешнего и внутреннего воздуха в помещении, чем чаще открываются двери / ворота, тем мощнее требуется теплозавеса.
Необходимая тепловая мощность рассчитывается по формуле:
– это объем помещения в кубических метрах;
– разница между температурой наружного воздуха и требуемой температуры внутри помещения (например, если на улице -5, а в помещении + 20, то разница температур составит 25 градусов);
– коэффициент рассеивания воздуха; зависит от степени теплоизоляции помещения. Возможные значения: 3,0-4,0; 2,0-2,9; 1,0-1,9; 0,6-0,9. Чем больше этот показатель, тем лучше изоляция. Например, хорошо утепленное помещение будет иметь коэффициент K = 4.
Спиральные элементы из нихрома, кантала, фехраля или нержавеющей стали имеют невысокую стоимость, но сильно греются и выжигают кислород, отличаются большим расходом электроэнергии и относительно непродолжительным сроком эксплуатации.
Критерии выбора тепловых завес
Расчет производительности теплозавес
Hyundai H-AT2-50-UI531
Чтобы правильно подобрать производительность тепловой завесы следует воспользоваться подсказкой эффективная защита проема, длиной 1м и высотой 2,5м, следует приобретать установку с производительностью 1000 -1200м 3. Правильный расчет можно сделать, воспользовавшись онлайн-калькулятором или обратившись в специализированную организацию.

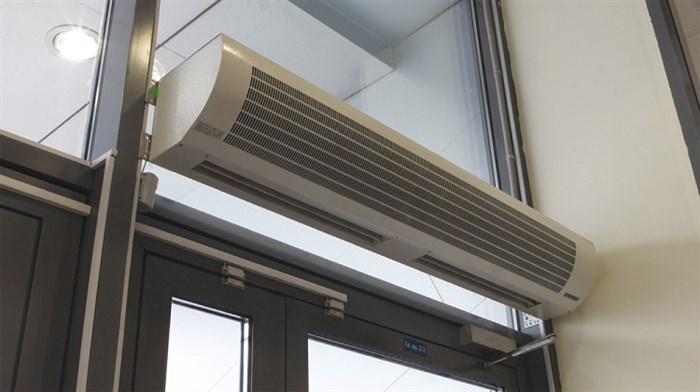

Способ монтажа
Согласно паспорту оборудования большинства современных завес, скорость потока на выходе составит 8-10 м с, а на противоположной стороне проема внизу при горизонтальной установке, и сбоку при вертикальной установке составит 2,5-3 м с. Пульт управления Тепломаш IR03 выносной пульт с термостатом дистанционный ИК-пульт.
- Спиральные элементы
из нихрома, кантала, фехраля или нержавеющей стали имеют невысокую стоимость, но сильно греются и выжигают кислород, отличаются большим расходом электроэнергии и относительно непродолжительным сроком эксплуатации. - ТЭНовые
греющие элементы дороже, но обладают множеством преимуществ: безопасность эксплуатации, длительный срок службы и более низкая температура нагрева, за счет чего не сжигают кислород. Могут быть использованы во влагозащищенных завесах. - СТИЧ
– игольчатые или ленточные греющие элементы, расположенные непосредственно перед соплом выхода воздуха. К преимуществам СТИТЧ-завес относятся практически моментальный нагрев и остывание, сравнительно небольшая цена и сниженная шумность прибора. Из недостатков — ограниченная мощность до 9кВт, небольшая площадь теплообмена, не подходят для влажных помещений. Монтаж только горизонтально.
С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема. Минимальное расстояние от аппарата до потолка стены указывается в технической документации. Тепловая Завеса на Ворота в Цех
Общие сведения Все тепловые завесы делятся на две группы по способу монтажа: горизонтальные и вертикальные. Есть и небольшая третья группа таких тепловентиляторов с универсальной возможностью монтажа. Непрерывный ток воздуха, протекающий через корпус устройства, обеспечивает вентилятор барабанного типа такой же, как и в кондиционерах. Автоматическая задержка выключения вентиляторов после выключения греющих элементов для их продувки.
