Как Провести Кабель Канал по Дому • Что же такое кабель-канал

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

  • Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
  • Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
  • Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
При возникновении повреждений электропроводки, особая конструкция кабель канала позволяет легко добраться до аварийных отделов. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Как использовать кaнaлы и коробa для электропроводки

  • Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
  • Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
  • Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
  • Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
  • Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
  • Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
  • При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Усилитель с адаптером

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Как Провести Кабель Канал по Дому • Что же такое кабель-канал

Способы крепления (монтажа) каналов для кабеля: установка кабель-канала
Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.
Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Как выполняется проводка телевизионного кабеля в квартире

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Что лучше лично для Вас?
ДомКвартира

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Угловые

Аксессуары для монтажа кабель-канала

Создание «монолитной» конструкции кабельной короб-линии требует применения разнообразных аксессуаров, перечислим их:

  • стыковочные соединители (скобы, муфты), которые устанавливают по линии соединения двух секций лотка. Небольшая хитрость, которая поможет улучшить эстетику кабель-канала: если трасса проходит на видном месте и ее длина составляет 3 м, то можно расположить муфты симметрично, нарезав стандартную секцию по 1,5 м,
  • Т-образный уголок применяется при необходимости создания отвода от основной кабель-линии,
  • распределительные коробки,
  • фронтальные адаптеры и монтаж-коробки, позволяющие использовать кабель-канал для розеток и выключателей, а также информационных разъемов,
  • внутренние и внешние углы, которые могут подстраиваться под нестандартные стены в диапазоне 70-130°, обеспечивая максимально плотный контакт с поверхностью,
  • плоские углы и тройники понадобятся для обеспечения поворота трассы,
  • переходные вставки, пластины, рамки и отводы,
  • заглушки для закрытия концевых частей лотка. ?


Элементы открытой электропроводки

Наружная проводка в квартире - плюсы и минусы внешней проводки |
При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».
Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
внутренние и внешние углы, которые могут подстраиваться под нестандартные стены в диапазоне 70-130 , обеспечивая максимально плотный контакт с поверхностью,. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Монтаж проводки в кабель-канале и установка розеток

  • отсутствуют расходы на штробление,
  • скорость и простота монтажа,
  • возможность самостоятельной прокладки,
  • гибкость установочных решений,
  • удобство использования кабель-канала для подключения розеток и выключателей,
  • легкий доступ при неисправностях,
  • доступность смены конфигурации и удобство масштабирования,
  • приемлемая цена,
  • эстетическая привлекательность и современный дизайн,
  • минимальные риски ударного, вибрационного или химического повреждения кабелей, а также попадания влаги и пыли на узловые проводные соединения,
  • длительный срок службы,
  • снижение пожароопасности.

Как закрепить кабель-канал

Существуют несколько способов надежной фиксации кабель-каналов на рабочих поверхностях. Выбор производится в зависимости от материала, из которого выполнены стены, а иногда от личных предпочтений заказчика или мастера. Коротко рассмотрим основные из них:

Как Провести Кабель Канал по Дому • Что же такое кабель-канал

2. Готовые самоклеящиеся кабельные каналы по технологии и принципам монтажа близки к способу № 1, имеют те же предостережения и проблемы.

3. Саморезы обычно используются для монтажа кабель-канала по размеченной трассе в деревянных, обшитых гипсокартоном или фанерой помещениях. В пластиковом профиле с шагом около 0,5 м просверливаются отверстия несколько большего диаметра, чем крепежные элементы. После разделки коробов до нужных размеров, можно приступать к процедуре закрепления.

5. Двусторонний скотч иногда используется для прокладки временных кабель-каналов.

Небольшое наглядное пособие по кабельным лоткам содержится в роликах «Как выбрать и смонтировать кабель-канал» и «Укладка проводника в монтажном коробе.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

  • банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
  • привинтить оцинкованными саморезами к деревянной поверхности;
  • зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
  • совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

  • клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
  • обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
  • ждем, пока оставшийся на стене клеевой след загустеет;
  • устанавливаем канал на место и с усилием прижимаем;
  • опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Как крепить кабель канал с помощью клея

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Как крепить кабель канал: нюансы установки и прокладки короба

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Основные виды

Условно кабель каналы подразделяются на несколько видов, представленных в таблице:

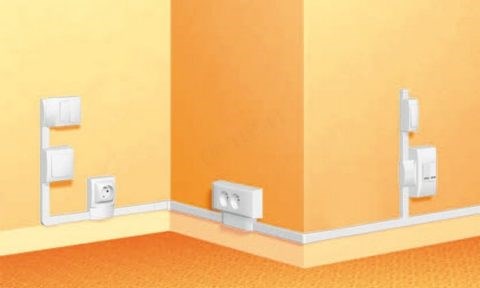

Напольные

При возникновении повреждений электропроводки, особая конструкция кабель канала позволяет легко добраться до аварийных отделов. Такие же конструкции используются для проведения проводов или кабеля к сервисным стойкам.

Удобство подчеркивается наличием специальных отверстий под крепление короба для электропроводки саморезами. Для изготовления гибких каналов используется моментально затухающий, высокой прочности материал ПВХ.

Как крепить кабель канал: нюансы установки и прокладки короба
Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.
Стребиж Виктор Петрович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Петрович, ведущий мастер строительных работ
По всем вопросам обращайтесь ко мне, я помогу!
Задать вопрос эксперту
Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

Металлические скобы

  • Верх изделия. Его конструкция аналогична основанию. На боковых стенах, с внутренней стороны, имеются небольшие углубления — в них заходят выступы основания при монтаже короба. Наружная часть элемента – это гладкая поверхность, возможно с различными узорами.

Выбор коробов для электропроводки

Выбирая каналы для проводки проводов, необходимо учитывать некоторые факторы:

  • Размеры необходимого защитного приспособления.
  • Обычно короба имеют определенную длину, поэтому лучше их приобретать с небольшим запасом.
  • Для укладки кабелей в доме, лучше использовать легкие металлические или пластиковые короба под основной цвет интерьера помещения.
  • Внутри короба должно быть достаточно пространства для укладки определенного количества кабелей, и еще — чтобы остался некоторый запас.
  • Обязательное условие — наличие нужной фурнитуры к кабель-каналу.
  • Необходимо проконтролировать, чтобы все замки, заглушки, крепежные элементы были на месте. При этом замок короба должен легко открываться руками.

Совет: Нельзя вскрывать кабельканальные установки острыми предметами, ножницами или ножом. Это может нанести вред целостности проводки и внешнему виду конструкции.

Способы крепления коробов к стене

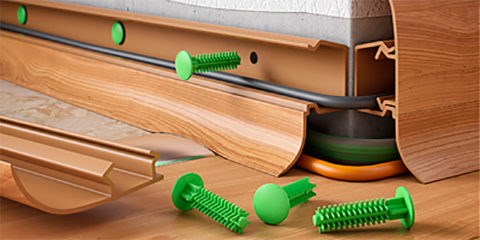

Крепление короба

Для правильной фиксации кабельного канала к стене, существует несколько способов:

  • С помощью саморезов. Шаг крепежных элементов для деревянного дома или стен из гипсокартона выбирается, в зависимости от нагрузки на пластиковый короб: количества проводов и размеров их сечения. Обычно он составляет 50 см. При неровных стенах шаг крепления уменьшается, что позволит скрыть имеющиеся зазоры и дефекты стен.

Совет: Не следует брать саморезы слишком большой длины, достаточно 40 мм.

  • Дюбель-гвоздями. Каналы и короба для электропроводки, на бетонной и кирпичной стене лучше крепить дюбель-гвоздями или быстрым монтажом. При этом:
    1. На основании кабельного канала сверлятся отверстия диаметром 6 мм с шагом 50 см.
    2. Короб прикладывается к стене, и отмечаются места крепления его на стене.
    3. Сверлятся отверстия в стене.
    4. Прикладывается пластиковый короб, и вбиваются дюбеля.
    5. Забиваются гвозди.

    Чтобы лучше представить процесс лучше просмотреть видео.

    Обычно это монтаж на плитку в ванной или на металлическую гладкую поверхность. Однако, это не слишком надежный способ.

    Соединение кабель-каналов. Красиво стыковать кабель-канал — это просто

    Сегодня я хочу обратить ваше внимание на использование только одного дополнительного элемента — накладки на стык. Если с уголками и тройниками всё более-менее понятно и однозначно, то данная накладка имеет несколько более широкое применение, нежели прикрыть место стыка двух крышек

    Как Провести Кабель Канал по Дому • Что же такое кабель-канал

    Копеечный стык из Леруа: 23 рубля за упаковку из 4 шт. Нет ни одной причины не купить их вместе с самим каналом.

    Кроме её прямого назначения, я также использую эту детальку для стыковки кабель-канала с каналом большего сечения, с электроустановочными изделиями, для примыкания к стенам, плинтусам, некоторым коробкам.

    Например, так выглядит примыкание короба к розетке или выключателю без стыкового элемента:

    А так выглядят тот же простенький канал и такие же незамысловатые ЭУИ при использовании совсем недорогой накладки на стык:

    Уже не так стыдно показать людям, несмотря на то, что комплектующие вписались в тот же бюджет, что и на предыдущих снимках.

    Другое важное применение стыковой накладки — ответвление коробом меньшего сечения от большего. Обычно тройники рассчитаны на одинаковые размеры канала со всех трех сторон

    У некоторых производителей встречаются универсальные накладки, в которых можно делать вырез под нужный размер отвода. Но цена таких решений, как правило, совсем не радует. Кроме того, они всё равно не охватывают весь размерный ряд.

    И здесь на помощь приходит всё тот же стыковой элемент. Вот так изящно и универсально решается вопрос с узким ответвлением от более широкого короба:

    Специального элемента для такого ответвления вообще нет в природе. Или практически нет.

    Важно, что этот способ пригоден для отводов любых размеров. При этом он очень экономичен, ведь стык всегда дешевле любого тройника

    Не забываем, что установить накладку намного технологичнее, чем ловить микроны при точнейшей подгонке коробов. Она надежно скроет небольшие огрехи, заусенцы и зазоры, обеспечив проводке идеальный внешний вид.

    Стребиж Виктор Петрович, ведущий мастер строительных работ
    Мнение эксперта
    Стребиж Виктор Петрович, ведущий мастер строительных работ
    По всем вопросам обращайтесь ко мне, я помогу!
    Задать вопрос эксперту
    В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности. Если же вы хотите что-то уточнить, пишите мне, отвечу за 24 часа!

    Нюансы применения саморезов

    1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
    2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
    3. Засверлить отверстия согласно отметкам на стене.
    4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
    5. Молотком забить гвозди.
