Кабельные перемычки для ИБП
Применяются для последовательного или параллельного соединения АКБ в системах бесперебойного электроснабжения Предприятий при обеспечении непрерывной работы серверных помещений, Центров обработки данных, систем безопасности объекта и т.п. В зависимости от параметров и режима работы ИБП аккумуляторные перемычки могут иметь различное сечение, длину.
При изготовлении аккумуляторных перемычек обычно используется провод ПВ-3 соответствующего сечения, наконечники защищаются термоусаживаемой трубкой красного и синего цвета.
Заказав изготовление перемычек для аккумуляторов у нас в сможете существенно снизить стоимость проекта, ведь покупка изделий именитого производителя влетит в копеечку, а качественные характеристики наших изделий ничем им не уступают.
Характеристики проводов, используемых в электропроводке
- Стоимость кабеля или провода;
- Стоимость наконечников;
- Стоимость вспомогательных материалов (маркировка, термоусаживаемая трубка и т.п.);
- Накладные расходы;
- Стоимость работ по опрессовке, обжимке, термоусадке, маркировке.
- Доставка на объект Заказчика (в случае необходимости).
Соединительные шнуры
Шнур – две или более изолированных гибких или особо гибких жил сечением до 1,5 мм, скрученных или уложенных параллельно, поверх которых, в зависимости от условий эксплуатации, могут быть наложены неметаллическая оболочка и защитные покрытия.
Шнуры предназначены для подключения бытовых приборов к электрической сети. Но их можно использовать и в домашней проводке (при этом помня о нагрузке на этот участок). Жила всегда и обязательно применяется многопроволочная, вдобавок жилы соединены между собой скруткой или общей оплеткой.
Двухжильные шнуры применяют, если корпус прибора не требует защитного заземления. Если заземление требуется, лучше использовать трехжильный шнур. Сечение (при выборе шнура) всегда зависит от силы тока присоединенного прибора. То есть чем мощнее прибор, тем больше сечение жил шнура.
Ряд таблиц, которые вам помогут не ошибиться в выборе шнура.

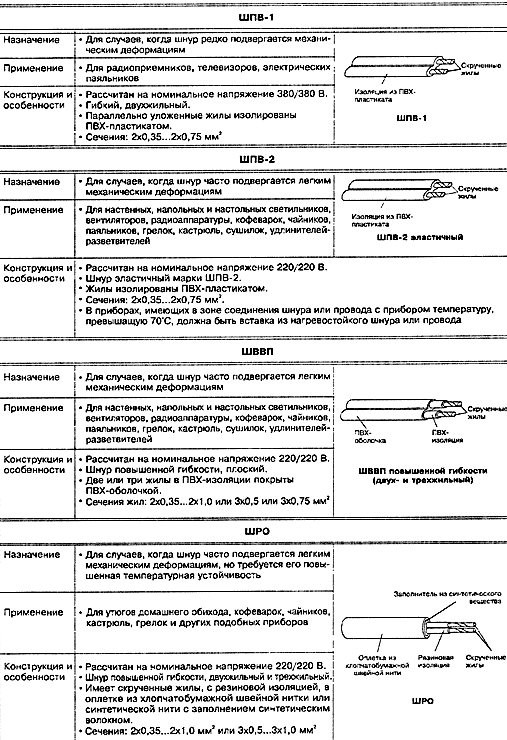

Таблица 1. Характеристики для правильного выбора шнура.
Таблица 2. Характеристики для правильного выбора шнура.
Таблица классов защиты шнуров.

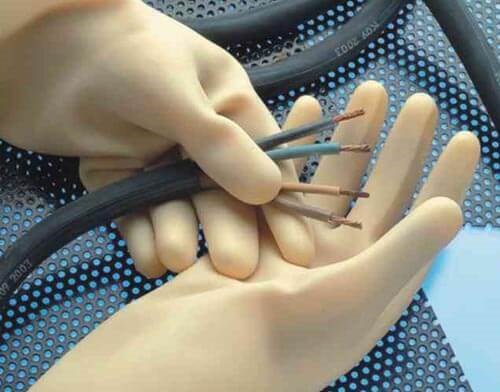

Общая информация по строению и материалу изготовления жил кабеля
Медные кабели и их модификации
Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка
Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.
Сечение
Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.
Наиболее подходящие марки проводов
Для установки используют и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.
Cоединение проводов в распределительной коробке: фото, видео
- Когда требуется соединить одноименные клеммы в сочетании L1+L2+L3 (при трехфазной подводке).
- При необходимости сочленения 4-х контактных групп (три фазы, дополненные нулевой шиной N). Образец такой гребенки представлен на фото ниже.
Особенности и правила монтажа
Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.
Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.
Особенности подключения шины под гребенку также проявляются в следующих тонкостях:
Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.
Отзывов: 18 на «Как подключить несколько автоматов и как надежней подключить нулевую шинку в щитке.»
Если есть вопросы- заходите на форум и спрашивайте, с удовольствием поможем.
@ Анатолий:
Да вы наверно правы, все же привычка она вторая натура. Спасибо за замечание.
Не дай вам бог при таком варианте фазы перепутать буднт очень красивый БАБАХ а ваш вариант называется восьмерка мы так Ноли иногда в щитках подключаем.
Сергей! Поздравляю с рождением сына! *DANCE* Спасибо за консультацию, фазы путать не собираюсь, а в ПУЭ про эту восьмерку что либо может быть сказано? (конечно можно взять ПУЭ и почитать, но не хотелось бы перечитать всё и узнать что этого там нет =))Если знаете подскажите. Ешё раз спасибо.
У IEK- гребенка есть на 63 ампера. У меня такой вопрос можно ли этой гребенкой развести 5 шт. 3-х полюсных автоматических выключателя номиналом каждый по 50 А? Если рассчитать по фазно, то сумма номинала больше номинала гребенки. Или я что то не понимаю.
Здравствуйте.Какой ток способен выдержать медный провод 4 мм2,зажатый одним винтом простой одиночной шинки?
Ибо имеется такая шинка (12 отверстий),но не знаю,можно ли ей развести ноль на 4 квартиры.
Как подключить автомат в щитке без ошибок
Подводим итог
Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.
В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.
В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:
- Счетчик электроэнергии.
- Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
- УЗО.
- Дифавтоматы.
- Таймер.
- Реле напряжения и контроля фаз.
- Прочая автоматика для управления и контроля.
Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.
Каким проводом делать разводку в щитке — Всё о электрике
- Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
- Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
- Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
- При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.
Выбор провода
По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:
- ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
- ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
- ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.
Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.
Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.
Присоединение к автомату многожильных проводов
Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.
Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.
Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.
Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео
Основные схемы расключения
Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.
Как подключить розетки
Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.
Схема расключения розетки в распределительной коробке
В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.
Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.
Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.
Подключение одноклавишного выключателя
При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть
Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.
Подключение одноклавишного выключателя в распредкоробке
Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.
Подключение двухклавишного выключателя
В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.
Подготовка перемычек и схема подключения
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Выбор автоматов в домовой или квартирный щиток
В электрическом щитке используют три типа устройств:
- Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
- УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
- Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.
Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль. Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата.
Автоматы защиты
Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.
Какие цифры на корпусе что обозначают
Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.
Виды и типы УЗО
УЗО есть двух типов действия: электронные и электронно-механические. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать для щитка в дом или квартиру нужно их. Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание.
Чтобы понять, какое из устройств перед вами, достаточно иметь под рукой небольшую батарейку и пару проводов. Питание от батарейки подаете на любую пару контактов УЗО. Электро-механическое при этом сработает, электронное — нет. Подробнее об этом в видео.
Далее различают УЗО по типу тока, на изменения которого они реагируют:
Получается, что тип B дает самую полную защиту, но эти устройства очень дороги. Для домового или квартирного щитка вполне достаточно, типа A, но не AC, которые в основном продаются, так как стоят дешевле.
Кроме типа УЗО, его подбирают по току. Причем по двум параметрам: номинальному и утечки. Номинальный — это тот, который может пройти через контакты и не разрушить (сплавить) их. Номинальный ток УЗО берется на ступень выше, чем номинальный ток устанавливаемого в паре с ним автомата. Если автомат необходим на 25 А, то УЗО берите на 40 А.
Еще УЗО бывают разные по времени задержи срабатывания. Они есть двух типов:
Что должно быть в щитке
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Contents
- 1 Кабельные перемычки для ИБП
- 2 Характеристики проводов, используемых в электропроводке
- 3 Соединительные шнуры
- 4 Общая информация по строению и материалу изготовления жил кабеля
- 5 Cоединение проводов в распределительной коробке: фото, видео
- 6 Особенности и правила монтажа
- 7 Как подключить автомат в щитке без ошибок
- 8 Подводим итог
- 9 Каким проводом делать разводку в щитке — Всё о электрике
- 10 Выбор провода
- 11 Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео
- 12 Основные схемы расключения
- 13 Подготовка перемычек и схема подключения
- 14 Выбор автоматов в домовой или квартирный щиток
- 15 Что должно быть в щитке
