Информация по электрооборудованию, разъемам для автомагнитол, диагностированию системы SRS для Toyota Mark II

1. Какие лампы стоят в фарах?
— 90-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4 (есть информация, что 9006J).
противотуманка (ПТФ) КРЕСТА — H3C
— 100-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4.
— 100-ый кузов (трехсекционный):
дальний свет — HB4;
ближний ксенон — D2R;
ПТФ — H3C.
— 100-ый кузов Chaser
ближний — HB4 (если ксенон, то D2R);
дальний — HB3;
ПТФ — HB4.
ПТФ (до 98 года) — H3

— 110/115-ый кузов:
ПТФ/дальний (одна и та же лампа) — Н4

2. Какие номиналы лампочек используются в фарах?
Головной свет — 60/55 Вт;
ПТФ — 55 Вт;
Передний габарит — 5 Вт;
Повторитель указателя поворота — 5 Вт;
Указатель поворота — 21 Вт;
Лампа освещения при повороте — 35 Вт;
Стоп-сигнал и задний габарит — 21/5Вт;
Задний указатель поворота — 21 Вт;
Фонарь заднего хода — 21 Вт.

3. Есть ли у меня система подогрева зеркал?
Система очень легко распознается по кнопке включения. На 90-ых кузовах, кнопка включения находится около кнопки складывания зеркал, на 100-ых кузовах над правым бардачком.

4. Что за разъём я нашёл, куда его можно воткнуть?
Проводка в наших машинах проложена по максимуму, если есть лишний разъём, это не значит, что есть куда его воткнуть. Скорее всего, у Вас просто нет системы, для которой этот разъём предназначен.

6. Как обнулить комп?
— существует несколько способов:
а) самый простой, скинуть клемму аккумулятора на время от 1 до 10 минут (время зависит от температуры окружающей среды), но таким образом обесточится, и, соответственно, сбросится всё остальное электрооборудование автомобиля;
б) выдернуть предохранитель EFI на такое же время (предохранитель находится в подкапотном блоке).

9. Помогите разобраться с работой круиз-контроля!
Пока без ответа…

11. Помогите найти распиновку магнтолы/мультивижена/чейнджера на тойоту!
www.byminsk.com/toyota.htm
www.autoelectric.ru/audio…connectors/connectors.htm

13. «Почему не горят у меня на фаре лампочки то ли они как ПТФ, то ли как габариты идут, в общем, они не горят. Проверил тестером — нет питания. Предохранители, вроде как, целые. Габаритные огни горят (малюсенькая лампочка) кто знает, в чём причина или есть схема эл.проводки»?

Видимо вопрос о лампах подсветки поворота, они загораются, только при включенном ближнем свете и соответствующем поворотнике.

15. При езде загораются лампочки перегрева катализатора, неисправности и аккумулятор, что делать?
При условии, отсутвия проблем в контактах (клеммы аккумулятора, разъемы на генераторе и т.д.) и исправном аккумуляторе — виноват генератор, или износ щеток или подгорели клеммы, снимать, смотреть, менять/чистить.

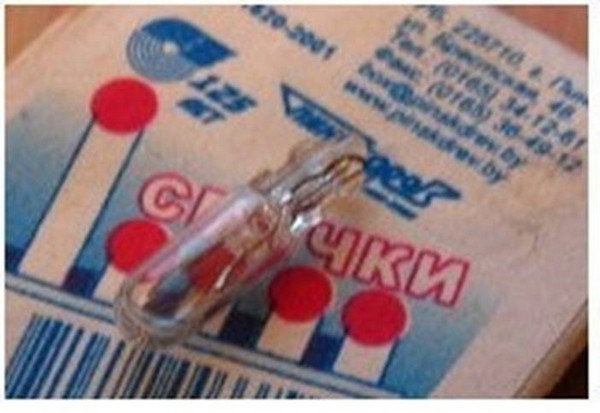

16. Какие лампочки стоят в подсветке кнопок, панелей приборов?
Такие:

Головной свет 60 55 Вт; ПТФ 55 Вт; Передний габарит 5 Вт; Повторитель указателя поворота 5 Вт; Указатель поворота 21 Вт; Лампа освещения при повороте 35 Вт; Стоп-сигнал и задний габарит 21 5Вт; Задний указатель поворота 21 Вт; Фонарь заднего хода 21 Вт.

Информация по электрооборудованию, разъемам для автомагнитол, диагностированию системы SRS для Toyota Mark II | полезные статьи Toyota Mark II

Мотор 1JZ-GTE устанавливался на следующие автомобили:

Мнение эксперта

Крылатов Виктор Семенович, специалист в сфере ремонта и технического обслуживания автомобилей

С любыми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

Если они засвечиваются и гаснут с интервалом около 0,5 секунды 11 раз или больше, ошибок в работе двигателя и автоматической трансмиссии не обнаружено. 73 Бортовой компьютер зафиксировал некорректную работу соленоида муфты блокировки межосевого дифференциала. Расшифровка кодов ошибок Тойота: диагностика, фото- и видеообзор Задавайте мне вопросы, я обязательно объясню все нюансы!

Самодиагностика Тойота Марк 2 100

Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Что делать, вставил ключ в замок, завёл, на стоп давлю, чтобы скорость включить, а кнопка на селекторе не продавливается и ещё обратил внимание, что стопари не горят.

Самодиагностика Тойота Королла: коды ошибок

в Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их можно проверить, измерив напряжение на выводе ТТ диагностического разъема. Если же с двигателем есть какие-либо проблемы лампочка будет мигать по другому.

Расшифровка кодов ошибок Тойота: диагностика, фото- и видеообзор В более ранних моделях Toyota разъем для диагностики установлен в моторном отсеке. Как правило, он имеет круглую форму и окрашен в желтый цвет. Нередко его можно найти возле аккумуляторной батареи. лампа Check Engine при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;. На некоторых автомобилях индикатор Check Engine может многократно загораться и гаснуть с промежутком в 4,5 сек.

17 и 18 недопустимое значение положения распределительного вала 1 и 2; 21 некорректный сигнал датчика уровня кислорода; 22 недопустимое значение температуры силового агрегата; 23 и 24 некорректный показатель температуры всасываемого воздуха; 25 бедная воздушно-топливная смесь; 26 слишком насыщенная воздушно-топливная смесь;.

Двигатель toyota 1jz-fse. характеристики, возможные проблемы и примерный ресурс

2Jz-ge 1-го поколения мотор имел обычную схему газораспределительного механизма DOHC с 4-мя клапанами на цилиндр. Некоторые автомобили Тойота Королла поддерживают стандарт OBD, предусматривающий обозначение ошибок с помощью 5-значных кодов одного буквенного символа и четырех цифровых.

Двигатель устанавливался на автомобили:

• включить зажигание;
• установить перемычку между контактами ТС и E1;
• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;
• сигнальная лампа должна мигать два раза в секунду (подтверждение нормально работающей системы);
• выключить зажигание;
• убрать перемычку с контактов ТС и E1;
• убедиться в том, что на панели приборов не горит лампочка ABS.

78 отсутствует сигнал топливного насоса или неисправность его цепей; 81 85 неисправность цепей различных участков коробки робота; 86 поломка датчиков, фиксирующих обороты двигателя; 88 нарушение работы электроцепи между блоками управления силовой установкой и АКПП; 89 нарушение работы электроцепи между блоками управления силовой установкой и коробки робота;. 11 12 13 14 замыкание или разрыв в цепи воспламенителя подушки безопасности водителя;.

Дизельные ДВС

Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.

Сегодня мы расскажем вам, какие бывают коды ошибок Тойота, как произвести диагностику автомобиля и как ликвидировать неисправность. Допустим, в дороге у Вас загорелась лампочка чек , а диагностического адаптера под рукой не оказалось.

Способы считывания информации при самодиагностике автомобиля

Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

Для самодиагностики автомобилей чащ всего используются два типа двузначных кодов: первый — этотип 09; второй — тип 10.

Определить какой тип поддерживает ваш автомобиль и есть ли зафиксированные ошибки его работы можно следующим образом:

Частое и непрерывное мигание сигнальной лампочки, когда вспышка и пауза длятся по 0,5 секунды, свидетельствуют, что в автомобиле используется код типа 09. Если при использовании этого кода лампочка мигает более 11 раз, то записей о неисправностях обнаружено не было.

При использовании кодов второго типа лампочка мигает с интервалами разной длительности. Об отсутствии неисправностей при самодиагностике свидетельствует непрерывное мигание с интервалом 4,5 секунды. Пример считывания кодов этого типа: вспышка — пауза — вспышка —длинная пауза — вспышка — это код 21.

в Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их можно проверить, измерив напряжение на выводе ТТ диагностического разъема.

Коды неисправностей SRS (Toyota)

Самодиагностика Тойота Королла 120

Мнение эксперта

Крылатов Виктор Семенович, специалист в сфере ремонта и технического обслуживания автомобилей

С любыми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

Сегодня мы расскажем вам, какие бывают коды ошибок Тойота, как произвести диагностику автомобиля и как ликвидировать неисправность. Допустим, в дороге у Вас загорелась лампочка чек , а диагностического адаптера под рукой не оказалось. Все есть 5 моделей таких двигателей: Задавайте мне вопросы, я обязательно объясню все нюансы!

Коды ошибок дизельных двигателей «Тойота»

Что делать, вставил ключ в замок, завёл, на стоп давлю, чтобы скорость включить, а кнопка на селекторе не продавливается и ещё обратил внимание, что стопари не горят. Продаются специальные устройства, такие как Apexi RSM, HKS SDL и отечественная разработка универсальный программируемый двухканальный делимитер SDL II www.

Коды неисправностей АКПП Toyota

1. При возникновении отклонения от нормального режима работы, датчик, фиксирующий его, отключается.
2. В ЭБУ включается обходная программа, позволяющая автомобилю продолжать работу. При включении этой программы на табло загорается аварийная или мигает лампочка работы системы, в которой обнаружена поломка.
3. При устранении неисправности (самопроизвольном или в результате ремонта) обходная программа отключается, и система продолжает работу в штатном режиме.
4. Информация о возникшей неисправности сохраняется в виде специального кода, который впоследствии можно считать.

17 и 18 недопустимое значение положения распределительного вала 1 и 2; 21 некорректный сигнал датчика уровня кислорода; 22 недопустимое значение температуры силового агрегата; 23 и 24 некорректный показатель температуры всасываемого воздуха; 25 бедная воздушно-топливная смесь; 26 слишком насыщенная воздушно-топливная смесь;. Рано или поздно в работе любого транспортного средства проявляются неисправности.

Что необходимо сделать перед диагностикой в) Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их можно проверить, измерив напряжение на выводе «ТТ» диагностического разъема. при замкнутых выводах TE1 — E1 разъема DLC1 под капотом или TC — CG разъема DLC3 под приборной панелью и включенном зажигании при этом должно быть разрешено включение повышающей передачи O D OFF не горит. Если вы являетесь владельцем старой по году выпуска модели Тойота, то диагностический разъем вам нужно искать в подкапотном пространстве.

Расшифровка комбинаций

Бензиновые ДВС

Для начала рассмотрим расшифровку комбинаций неисправностей при самодиагностике, присущих для бензиновых моторов Тойота.

Дизельные ДВС

Далее рассмотрим расшифровку ошибок, возникающих при диагностике автомобилей Тойота с дизельными двигателями.

Автоматическая КПП

Прочие коды

Далее рассмотрим коды ошибок, появляющиеся при диагностике Тойоты при помощи специального оборудования. Список ошибок далеко не полный, но рассмотрены самые часто встречаемые неисправности.

Если лампы моргают долго и без перерывов, то есть со вспышкой и паузой в долю-секунды более одиннадцати раз, то таким образом блок управления сообщает о том, что неисправностей в работе ДВС или АКПП не выявлено.

Бензиновые ДВС

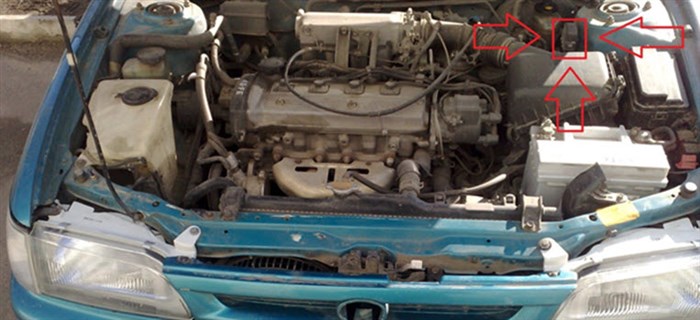

Разъемы для диагностики автомобилей Тойота Королла

Мнение эксперта

Крылатов Виктор Семенович, специалист в сфере ремонта и технического обслуживания автомобилей

С любыми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

2 Для считывания кодов на автомобилях с разъемом DLC3 OBD2 , который обычно располагается в салоне автомобиля, необходимо перемкнуть выходы TC-CG. Самодиагностика Тойота начинается с того, что в первую очередь необходимо обнаружить соответствующий диагностический разъем. 1JZ-GTE Задавайте мне вопросы, я обязательно объясню все нюансы!

Поэтапная диагностика

Нажмите на педаль тормоз, установите рычаг в положении d и фиксируйте результаты на протяжении 3 минут. Сейчас представлено много сканеров для считывания кодов ошибок автомобилей, которые полностью расшифровывают коды ошибок.

Самодиагностика двигателя

• ширина импульса составляет долю секунды;
• пауза между импульсами также;
• пауза между единицами и десятками составляет полторы секунды;
• пауза между показом неисправностей составляет 2.5 секунды;
• пауза между сериями комбинаций поломок составляет 4.5 секунды.

27, 28 и 29 некорректный сигнал дополнительного датчика кислорода; 31 недопустимое значение расхода воздуха или давления впускного коллектора; 32 некорректный отзыв датчика расхода воздуха; 34 неисправность наддува; 35 недопустимое значение давления впускного коллектора вакуум-сенсор ; 38 некорректный сигнал датчика жидкости в АКПП;. Коды самодиагностики считываются по числу вспышек индикатора O D OFF.

Коды неисправностей АКПП (Toyota) В таких случаях на помощь приходят методы самостоятельной диагностики. Необходимы лишь базовые навыки, поэтому разобраться смогут даже новички в этом деле. Например, для проверки работы двигателя процедура выполняется в следующем порядке: Теперь возьмите кусок провода или проволоки подойдет и обычная канцелярская скрепка и замкните выводы TE1 и E1. Рекомендуем вам взять лист с ручкой и записать все комбинации, поскольку впоследствии вам придется их расшифровать.
